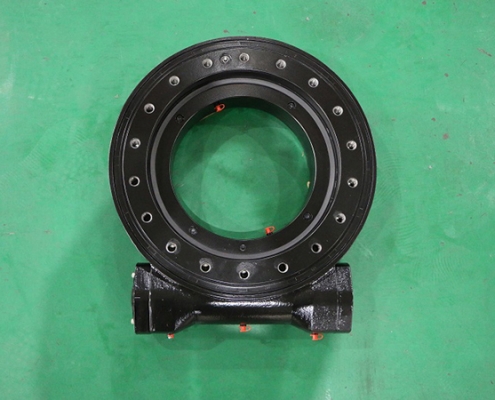

WE SERIES SLEW DRIVE
Category: Slew Drive
Product features: WE series slew drive is similar to SE, but the difference is that it uses curved tooth slewing ring to increase output torque, has excellent resistance to sand and dust storms, can be used in the field, and runs smoothly.
Product Parameter
WE SERIES SLEW DRIVE
TYPE | Parameter | |||||||||
Output torque | Overturning moment | Holding torque | Axial static load | Radial static load | Axial dynamic load | Radial dynamic load | Reduction ratio | Accuracy class | Weight | |
WE9 | 8 kN.m | 35.6 kN.m | 38.7 kN | 578 kN | 215 kN | 136 kN | 115 kN | 62:1 | <=0.15° | 48.5 Kg |
5904 lbf.ft | 26300 lbf.ft | 29000 lbf.ft | 129900 lbf | 48300 lbf | 30600 lbf | 25900 lbf | ||||

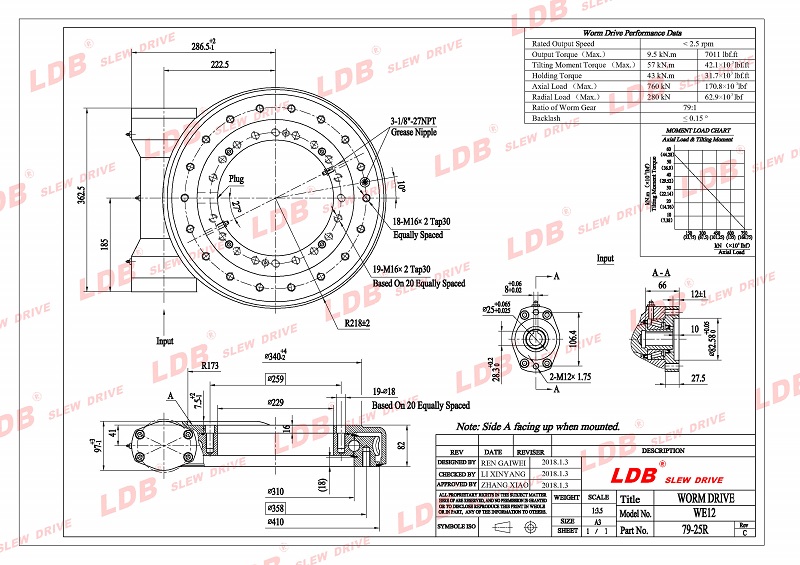

WE12 | 9.5 kN.m | 57 kN.m | 43 kN | 760 kN | 280 kN | 190 kN | 148 kN | 79:1 | <=0.15° | 61 Kg |
7011 lbf.ft | 42100 lbf.ft | 32000 lbf.ft | 17100 lbf | 62900 lbf | 42700 lbf | 33300 lbf | ||||
WE14 | 10.8 kN.m | 71.2 kN.m | 48 kN | 960 kN | 360 kN | 230 kN | 200 kN | 86:1 | <=0.13° | 68 Kg |
7970 lbf.ft | 52600 lbf.ft | 35000 lbf.ft | 215800 lbf | 80900 lbf | 51700 lbf | 44900 lbf | ||||
WE17 | 12.96 kN.m | 142.4 kN.m | 72.3 kN | 1166 kN | 435 kN | 280 kN | 231 kN | 104:1 | <=0.1° | 90 Kg |
9564 lbf.ft | 105000 lbf.ft | 53400 lbf.ft | 262000 lbf | 97800 lbf | 62900 lbf | 51900 lbf | ||||
WE21 | 28.7 kN.m | 203 kN.m | 105.8 kN | 1598 kN | 640 kN | 385 kN | 335 kN | 90:1 | <=0.1° | 169 Kg |
21180 lbf.ft | 150000 lbf.ft | 78100 lbf.ft | 359000 lbf | 144000 lbf | 87000 lbf | 75000 lbf | ||||
WE25 | 34.2 kN.m | 310 kN.m | 158.3 kN | 2360 kN | 945 kN | 590 kN | 470 kN | 104:1 | <=0.1° | 199 Kg |
25240 lbf.ft | 229000 lbf.ft | 117000 lbf.ft | 531000 lbf | 212000 lbf | 133000 lbf | 106000 lbf |
TYPE | Parameter | |||||||||
Output torque | Overturning moment | Holding torque | Axial static load | Radial static load | Axial dynamic load | Radial dynamic load | Reduction ratio | Accuracy class | Weight | |
WEA7 | 3.5 kN.m | 14.2 kN.m | 20 kN | 220 kN | 90 kN | 63 kN | 48 kN | 47:1 | <=0.15° | 35 Kg |
2583 lbf.ft | 10500 lbf.ft | 14800 lbf.ft | 49500 lbf | 20200 lbf | 14200 lbf | 10800 lbf | ||||

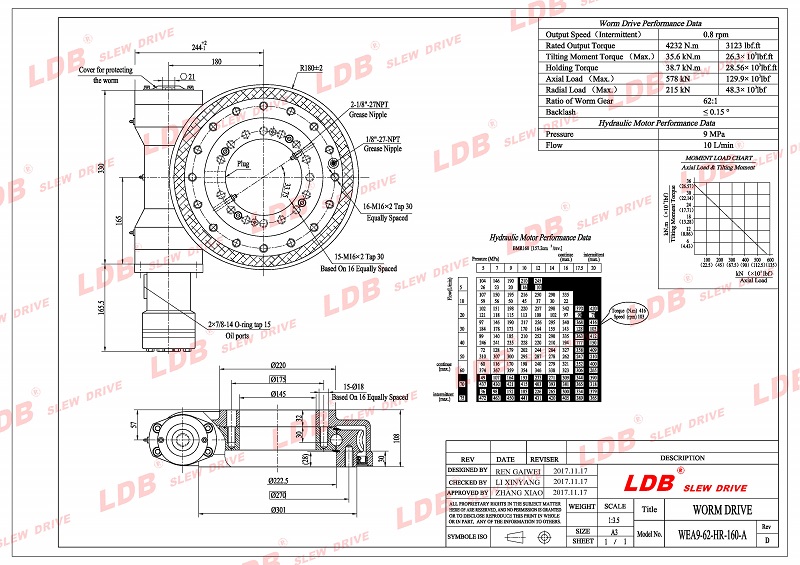

WEA9 | 8 kN.m | 35.6 kN.m | 38.7 kN | 578 kN | 215 kN | 136 kN | 115 kN | 62:1 | <=0.15° | 53 Kg |
5904 lbf.ft | 26300 lbf.ft | 29000 lbf.ft | 12900 lbf | 48300 lbf | 30600 lbf | 25900 lbf | ||||
WEA12 | 9.5 kN.m | 57 kN.m | 43 kN | 760 kN | 280 kN | 190 kN | 148 kN | 79:1 | <=0.15° | 66.8 Kg |
7011 lbf.ft | 42100 lbf.ft | 32000 lbf.ft | 17100 lbf | 62900 lbf | 42700 lbf | 33300 lbf | ||||

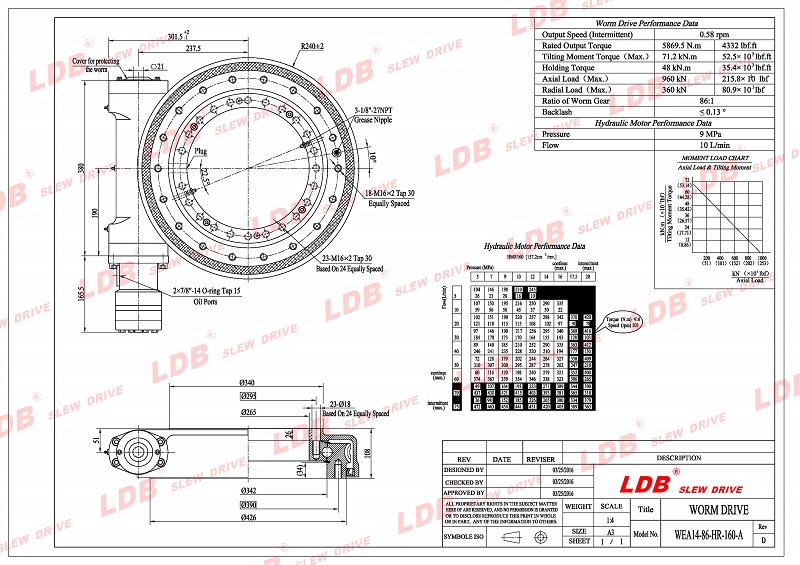

WEA14 | 10.8 kN.m | 71.2 kN.m | 48 kN | 960 kN | 360 kN | 230 kN | 200 kN | 86:1 | <=0.13° | 75 Kg |
7970 lbf.ft | 52600 lbf.ft | 35000 lbf.ft | 215800 lbf | 80900 lbf | 51700 lbf | 44900 lbf | ||||

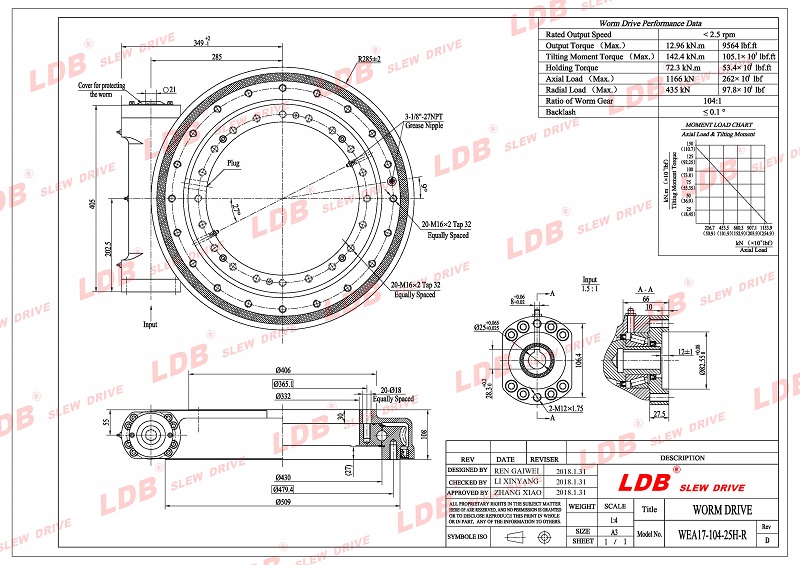

WEA17 | 12.96 kN.m | 142.4 kN.m | 72.3 kN | 1166 kN | 435 kN | 280 kN | 231 kN | 104:1 | <=0.1° | 96 Kg |
9564 lbf.ft | 150000 lbf.ft | 53400 lbf.ft | 262000 lbf | 97800 lbf | 62900 lbf | 51900 lbf | ||||
WEA19 | 18.5 kN.m | 196 kN.m | 86.7 kN | 1800 kN | 675 kN | 290 kN | 250 kN | 93:1 | <=0.1° | 130 Kg |
13653 lbf.ft | 144600 lbf.ft | 64000 lbf.ft | 404600 lbf | 151700 lbf | 65200 lbf | 56200 lbf | ||||
WEA21 | 28.7 kN.m | 203 kN.m | 105.8 kN | 1598 kN | 640 kN | 385 kN | 335 kN | 90:1 | <=0.1° | 172 Kg |
21180 lbf.ft | 150000 lbf.ft | 78100 lbf.ft | 359000 lbf | 144000 lbf | 87000 lbf | 75000 lbf | ||||
WEA25 | 34.2 kN.m | 310 kN.m | 158.3 kN | 2360 kN | 945 kN | 590 kN | 470 kN | 104:1 | <=0.1° | 202 Kg |
25240 lbf.ft | 229000 lbf.ft | 117000 lbf.ft | 531000 lbf | 212000 lbf | 133000 lbf | 106000 lbf |
Product Description
