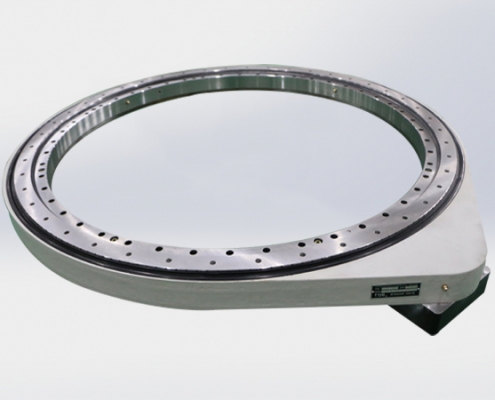

Поворотный привод с цилиндрической зубчатой передачей SG-H

Категория: Прямой привод

Характеристики продукта: Привод с прямыми зубьями имеет преимущества высокой скорости, высокой точности повторения позиционирования, высокой точности вращения и высокой эффективности передачи. Этот продукт широко используется в системах автоматизации, интеллектуальных роботах, поворотных столах станков, специальных транспортных средствах, лесозаготовительной технике, подъемном оборудовании и других областях.

0455 параметр

Уведомление

Смазка привода поворота >>>

3 пресс-масленки M8X1 на внутреннем кольце >>>

2 пресс-масленки M8X1 на корпусе >>>

Поворотный привод поставляется предварительно смазанным

Внедрение цилиндрической зубчатой ​​передачи SG-H

Поворотный привод с цилиндрической зубчатой ​​передачей SG-H имеет преимущества высокой скорости, высокой точности повторения позиционирования, высокой точности вращения и высокой эффективности передачи. Этот продукт широко используется в системах автоматизации, интеллектуальных роботах, поворотных столах станков, специальных транспортных средствах, лесозаготовительной технике, подъемном оборудовании и других областях.

Поворотный привод с цилиндрической зубчатой ​​передачей SG-H также называется редуктором поворота зубчатого типа, это новый тип поворотного устройства. Используется для снижения скорости и увеличения крутящего момента в соответствии с рабочими потребностями. В некоторых случаях он также используется для увеличения скорости и называется усилителем скорости.

Редуктор скорости поворота представляет собой механизм передачи полного цикла с понижением скорости, который объединяет источник энергии привода. Он использует поворотное кольцо в качестве ведомого толкателя и крепления механизма. Использование самого поворотного подшипника является характеристикой полноповоротного шарнирного соединения, эффективная конфигурация источника мощности привода и основных компонентов трансмиссии делает его универсальным механизмом понижающей передачи, который объединяет функции вращения, редукции и движения и является просто и легко. Характеристики использования, простая конструкция, удобство изготовления и обслуживания.

Способ смазки прямозубого привода (редуктор поворотный шестеренчатый)

The lubrication effect has a great influence on the gear reducer. If the lubrication conditions are not good, the heat of the gear reducer will increase and its carrying capacity will decrease. Therefore, the lubricating oil and the amount of oil must be selected correctly to effectively ensure the normal operation of the gear reducer transmission and prolong its service life.

Generally, the lubrication method adopts oil pool lubrication and natural cooling. For high-power gear reducers or when the firepower is insufficient, pressure circulating oil lubrication or additional cooling devices can be used for cooling.

Under normal operating conditions, when the ambient temperature is (0~35)℃ or circulating oil is used for lubrication, it is recommended to choose 220# medium-sized industrial gear oil; when the ambient temperature is (35~50)℃, it is recommended to choose 320# Industrial gear oil. In addition, after the first 400 hours of operation, the reducer should be replaced with lubricating oil.

SG-H straight tooth drive sealing method

1) Skeleton oil seal

Most shaft seals of gear reducers usually use elastic seals with lip. This sealing method has the characteristics of easy installation and good use effect, and can provide standard parts. When using oil seals in pairs, the space between the two oil seals should be filled with grease.

При использовании этого метода уплотнения требуется, чтобы поверхность шейки, совпадающая с сальником, была закалена или хромирована, чтобы обеспечить ее твердость ≥ 30HRC. В то же время, чтобы гарантировать, что шероховатость поверхности контролируется на уровне Ra (0,25 ~ 0,63) мкм, метод резки также можно использовать для шлифования в процессе обработки.

2) Комбинированное уплотнение

Комбинированный метод уплотнения использует разреженную и заблокированную структуру тройного уплотнения, которая не влияет на смазку деталей и может эффективно предотвращать утечку. Уплотнение расположено снаружи отверстия для впрыска топлива, а в надлежащем положении внутри масляной перегородки (для обеспечения уровня масла, необходимого для смазки подшипников) внутри топливного бака просверливается отверстие для возврата масла, что в основном обеспечивает большую поток возврата масла. смазочное масло. Плавный поток масла.

Кроме того, между уплотнением и вторым уплотнением просверливается второе отверстие для возврата масла непосредственно под отверстием коробки, чтобы масло, выдавленное из небольшого отверстия, могло стекать обратно в коробку.

Второе уплотнение заключается в использовании набора уплотняющих пластин, которые состоят из 3-5 тонких стальных пластин толщиной от (1,0 до 1,2) мм. Просверлите еще одно отверстие для возврата масла в подходящем месте в нижней части уплотнительной пластины и торцевой крышки, чтобы оставшееся смазочное масло стекало обратно в резервуар.

Третье уплотнение представляет собой уплотнительную ленту сальника, в которой используется новый тип уплотнения из углеродного волокна, и она зажата между валом и торцевой крышкой. Этот вид уплотнительного материала обладает хорошей самосмазкой, термостойкостью, стойкостью к коррозии, длительным сроком службы и может эффективно предохранять редуктор от утечки масла и пыли.

Особенности привода с прямым зубом

【1】 Он заменяет конструкцию, состоящую из зубчатого поворотного стола и шестерни, а его компактная конструкция позволяет эффективно экономить место для установки и легко интегрируется в существующие блоки приложений;

【2】 Высокая эффективность передачи и высокая скорость;

【3】 Способен выдерживать осевые, радиальные и опрокидывающие моменты;

【4】 Конструкция с полной защитой может эффективно продлить срок службы, снизить затраты на техническое обслуживание и повысить безопасность операторов. Уровень защиты достигает IP65;

【5】 Внешний вид чистый и аккуратный;

【6】 В зависимости от условий работы можно выбрать одну из трех серий, а дизайн можно быстро настроить.
