Шаровой поворотный подшипник с четырехточечным контактом

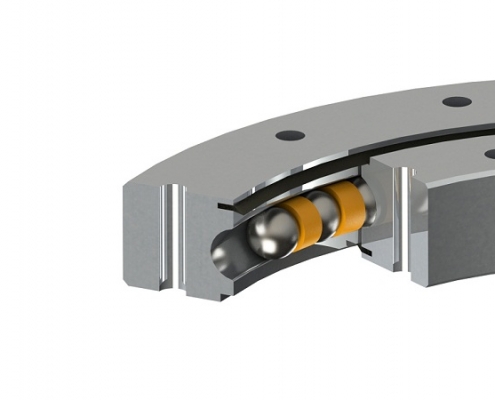

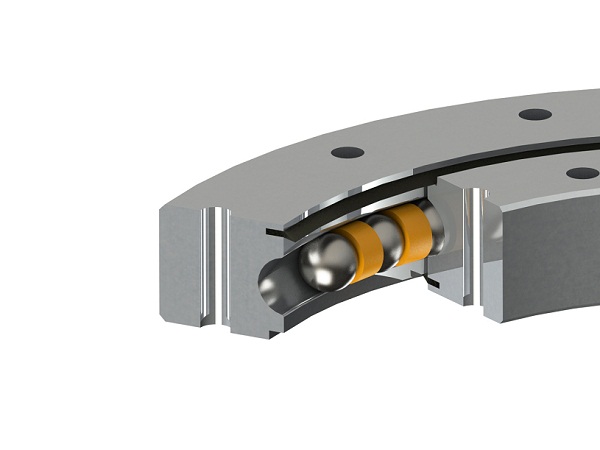

Шариковый поворотный подшипник с четырехточечным контактом в основном состоит из внутреннего кольца, внешнего кольца, однорядных стальных шариков, сепаратора (или прокладки), уплотнительного устройства и других деталей. Внутреннее и внешнее кольца шарнирно-поворотного подшипника с четырехточечным контактом имеют цельную и разъемную конструкцию. Жесткость встроенного наконечника относительно высока, а разъемный тип легко регулируется. В раздельной конструкции используются болты для соединения двух разрезных колец перед отправкой продукта с завода. Шариковые поворотные подшипники с четырехточечным контактом обычно имеют сепараторы (или проставки). Полностью заполненная структура шара используется только при относительно большой нагрузке. Полностью заполненный шарикоподшипник с четырехточечным контактом имеет большую несущую способность, но большое сопротивление трения. Трение также может легко вызвать царапины на поверхностном слое стального шара.

Каталог Скачать Запросить цену

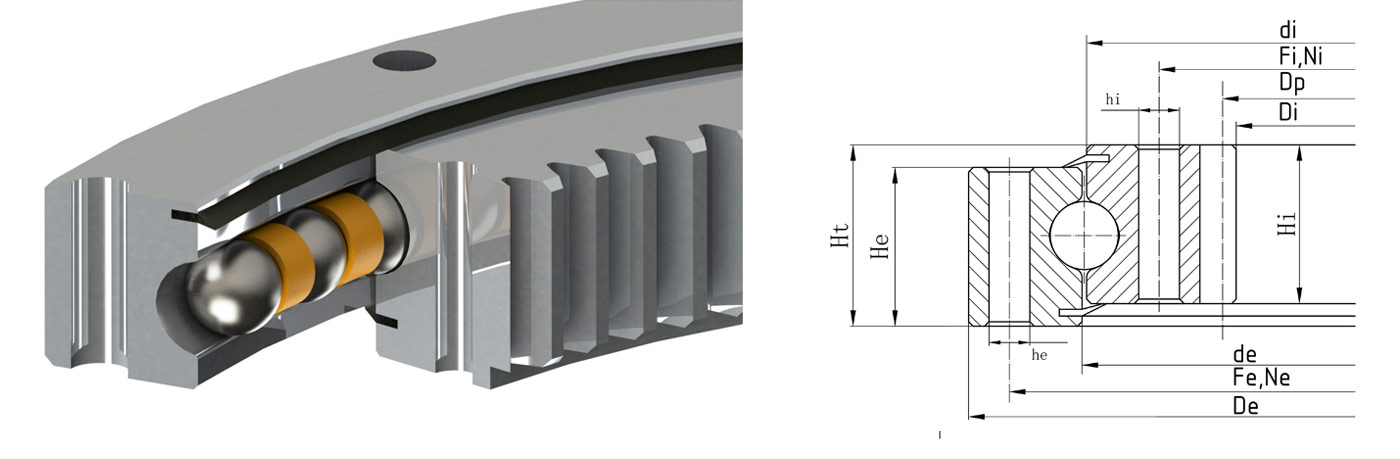

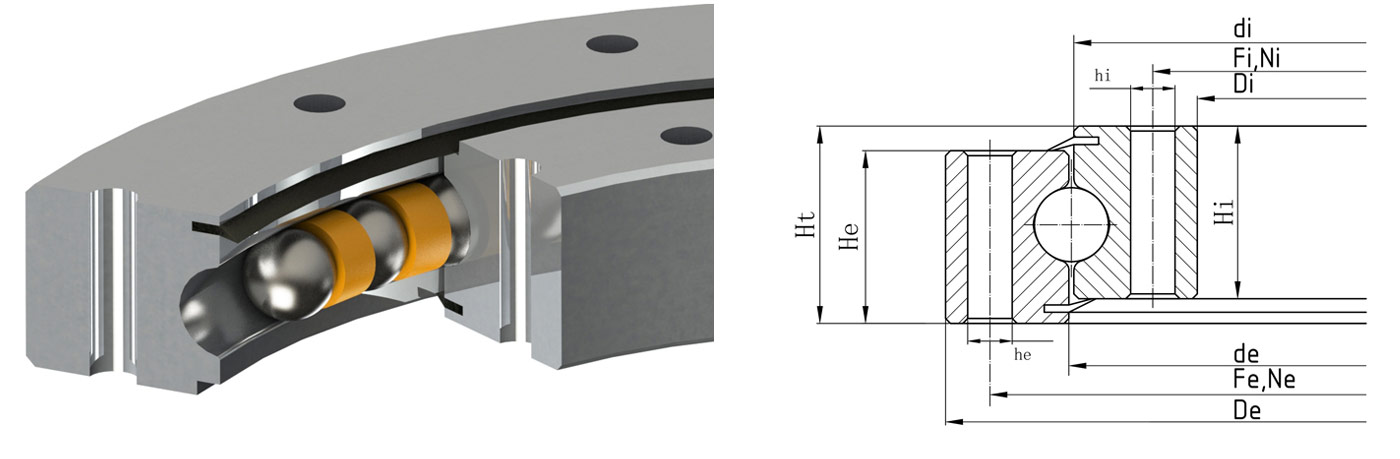

Параметры модели шарикового поворотного подшипника с четырехточечным контактом и внешним зацеплением

Модель Габаритные размеры Размер установки Параметры зуба Нагрузка Масса
Де де ди Ди Он Привет Ht Fe Ne он Fi Ni Привет м Z х · м Дп
[мм] [мм] [мм] [мм] [мм] [мм] [мм] [мм] [-] [мм] [-] [мм] [-] [мм] [мм] [кН] [кг]

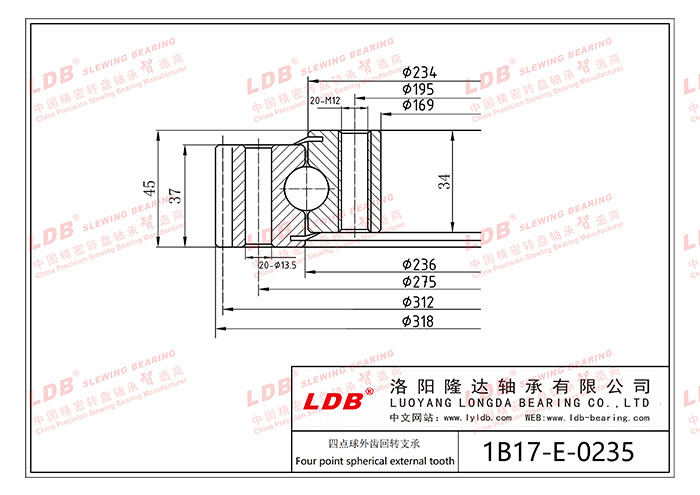

1B12-E-0181 244 182 180 125 25 25 25 214 24 11 144,5 20 11 2 120 — 240 — —
1B17-E-0235 318 236 234 169 37 34 45 275 20 13,5 195 20 M12 3 104 — 312 — —

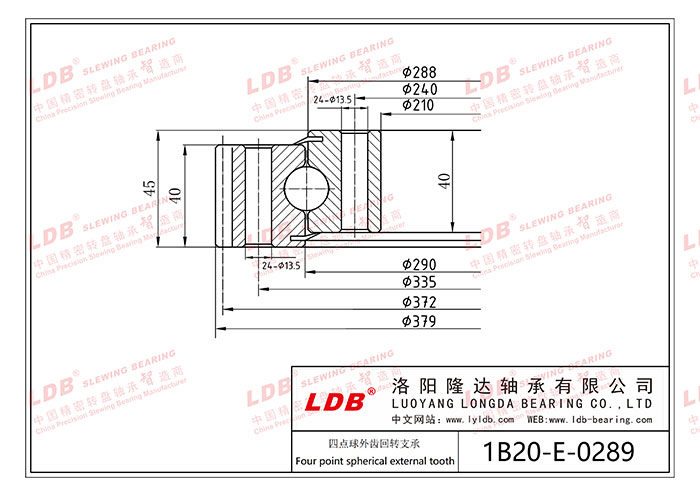

1B20-E-0289 379 290 288 210 40 40 45 335 24 13,5 240 24 13,5 4 92 — 372 — —
1B20-E-0314 404 315,5 312,5 242 45,5 45,5 56 355 20 M12 268 20 14 5 79 — 395 30 23

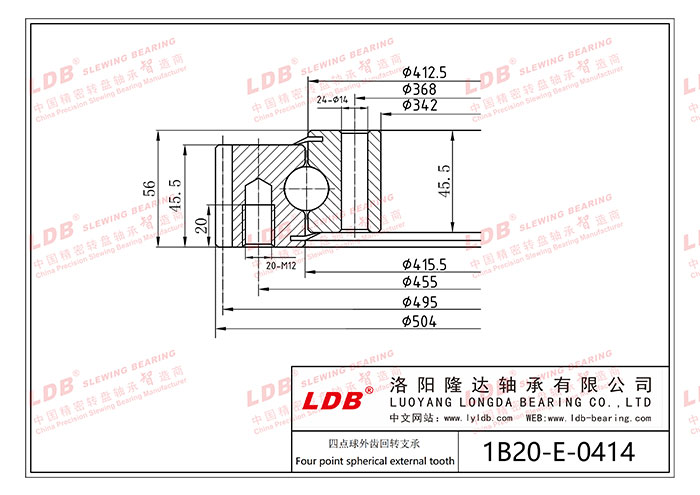

1B20-E-0414 504 415,5 412,5 342 45,5 45,5 56 455 20 M12 368 24 14 5 99 — 495 30 32
1B20-E-0544 640,8 545,5 542,5 472 45,5 45,5 56 585 28 год M12 498 32 14 6 105 — 630 36 43 год
1B20-E-0644 742,8 645,5 642,5 572 45,5 45,5 56 685 32 M12 598 36 14 6 122 — 732 36 52

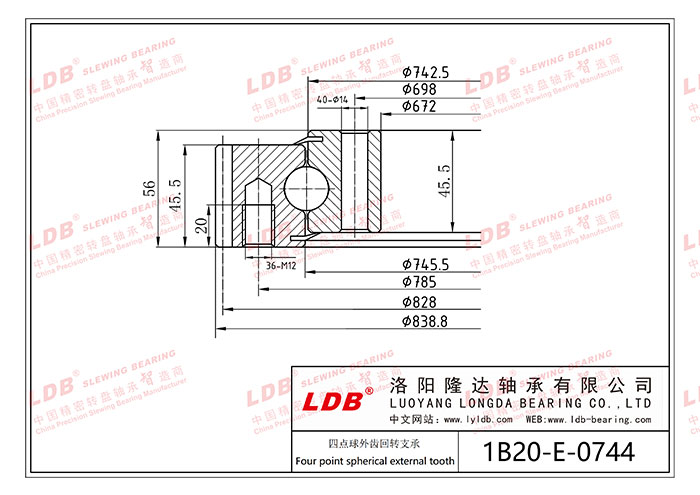

1B20-E-0744 838,8 745,5 742,5 672 45,5 45,5 56 785 36 M12 698 40 14 6 138 — 828 36 58
1B20-E-0844 950,4 845,5 842,5 772 45,5 45,5 56 885 36 M12 798 40 14 8 117 — 936 48 71
1B20-E-0944 1046,4 945,5 942,5 872 45,5 45,5 56 985 40 M12 898 44 14 8 129 — 1032 48 77

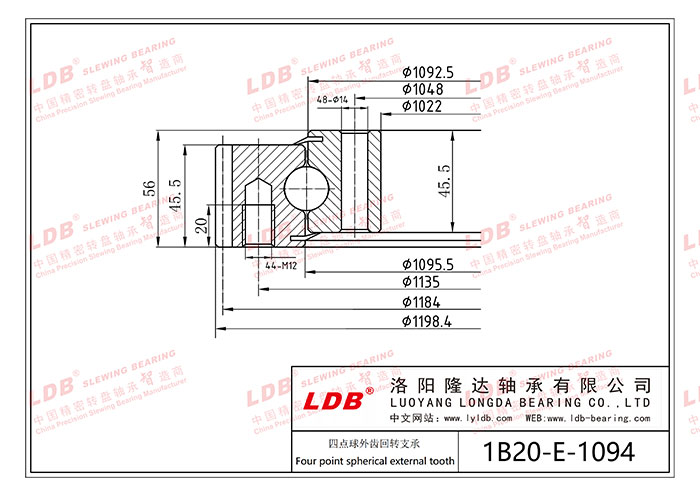

1B20-E-1094 1198,4 1095,5 1092,5 1022 45,5 45,5 56 1135 44 M12 1048 48 14 8 148 — 1184 48 90
1B25-E-0455 590,4 454 456 355 71 54 80 516 18 M20 395 18 22 8 72 — 576 77,2 74

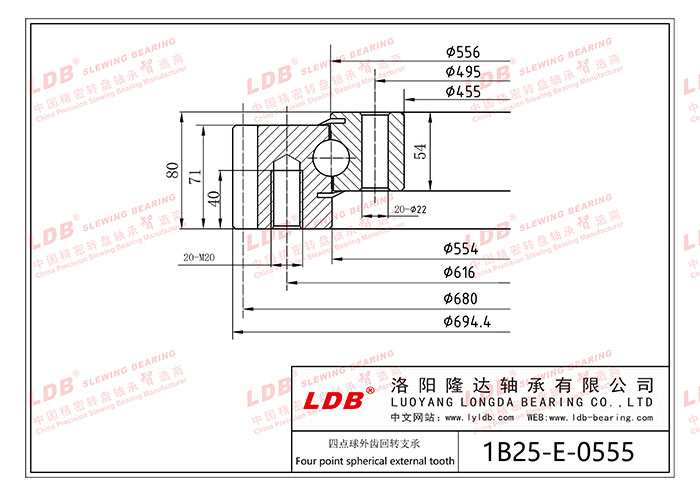

1B25-E-0555 694,4 554 556 455 71 54 80 616 20 M20 495 20 22 8 85 — 680 77,2 93
1B25-E-0655 798,4 654 656 555 71 54 80 716 24 M20 595 24 22 8 98 — 784 77,2 111
1B25-E-0755 898 754 756 655 71 54 80 816 24 M20 695 24 22 9 98 — 882 86,8 125
1B25-E-0855 997 854 856 755 71 54 80 916 28 год M20 795 28 год 22 9 109 — 981 86,8 145
1B25-E-0955 1096 954 956 855 71 54 80 1016 30 M20 895 30 22 9 120 — 1080 86,8 155
1B25-E-1055 1198 1054 1056 955 71 54 80 1116 30 M20 995 30 22 10 118 — 1180 96,6 171

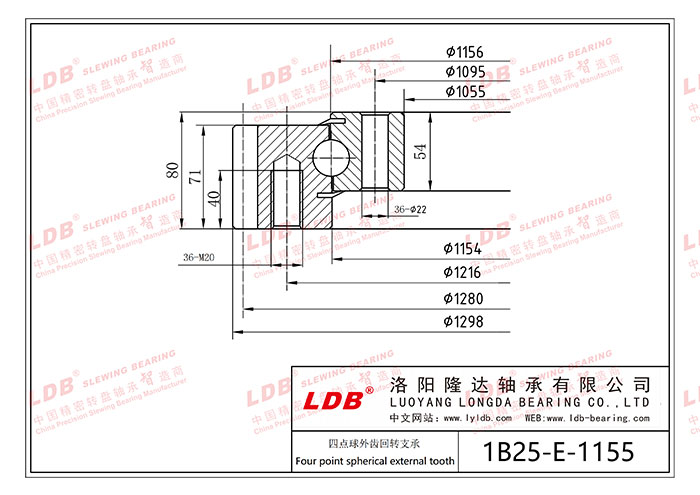

1B25-E-1155 1298 1154 1156 1055 71 54 80 1216 36 M20 1095 36 22 10 128 — 1280 96,6 186
1B25-E-1255 1398 1254 1256 1155 71 54 80 1316 42 M20 1195 42 22 10 138 — 1380 96,6 201
1B25-E-1355 1498 1354 1356 1255 71 54 80 1416 42 M20 1295 42 22 10 148 — 1480 96,6 218
1B25-E-1455 1598 1454 1456 1355 71 54 80 1516 48 M20 1395 48 22 10 158 — 1580 96,6 233
1B25-E-1204 1338 1207,5 1200,5 1119 58 58 68 1257 45 16 1151 45 16 10 131 5 1310 92,8 154
1B25-E-1314 1448 1317,5 1310,5 1229 58 58 68 1367 50 16 1261 50 16 10 142 5 1420 92,8 166

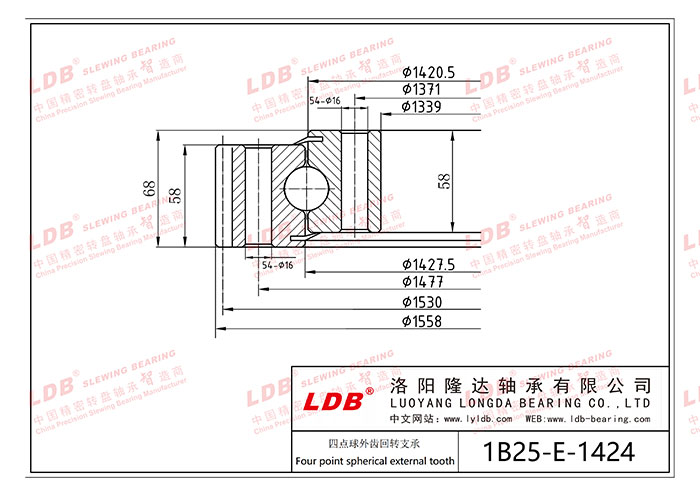

1B25-E-1424 1558 1427,5 1420,5 1339 58 58 68 1477 54 16 1371 54 16 10 153 5 1530 92,8 180
1B25-E-1534 1668 1537,5 1530,5 1449 58 58 68 1587 60 16 1481 60 16 10 164 5 1640 92,8 193
1B25-E-1644 1791 1647,5 1640,5 1536 58 58 68 1708 54 22 1580 54 22 10 176 6.5 1760 92,8 237
1B25-E-1754 1901 г. 1757,5 1750,5 1646 58 58 68 1818 г. 60 22 1690 60 22 10 187 6.5 1870 г. 92,8 257
1B25-E-1904 2073 1907,5 1900,5 1796 г. 58 58 68 1968 г. 64 22 1840 г. 64 22 14 145 6.5 2030 г. 130 300
1B50-E-1900 2139,2 1898 г. 1902 г. 1729 г. 100 99 109 2005 г. 36 33 1795 36 33 14 150 7 2100 257 820

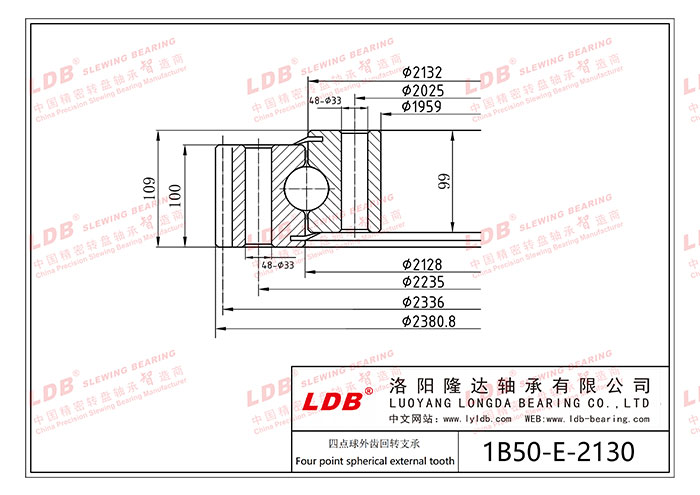

1B50-E-2130 2380,8 2128 2132 1959 г. 100 99 109 2235 48 33 2025 г. 48 33 16 146 8 2336 293,6 931

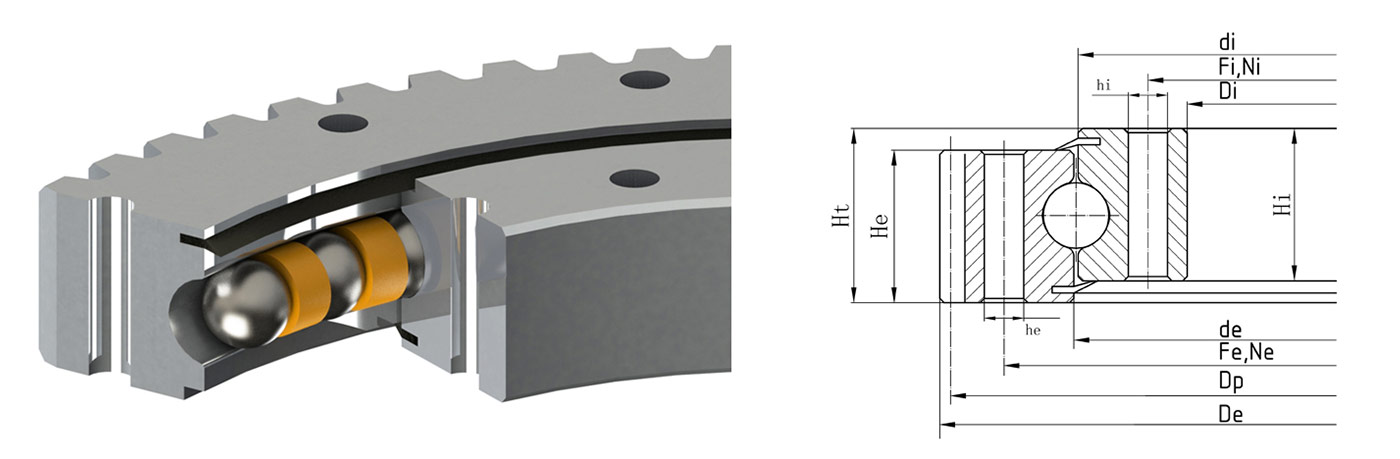

Параметры модели шарикового поворотного подшипника с внутренним зацеплением с четырехточечным контактом

Internal gear type four-point contact ball slewing bearing model parameters

Модель Dimensions Installation size Tooth parameters Load Weight
De de di Di He Hi Ht Fe Ne he Fi Ni hi m Z x·m Dp
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [-] [mm] [-] [mm] [-] [mm] [mm] [kN] [kg]
1B15-I-0245 300 246 244 174.5 32 32 40 280 20 11 210 20 11 3 60 — 180 — —

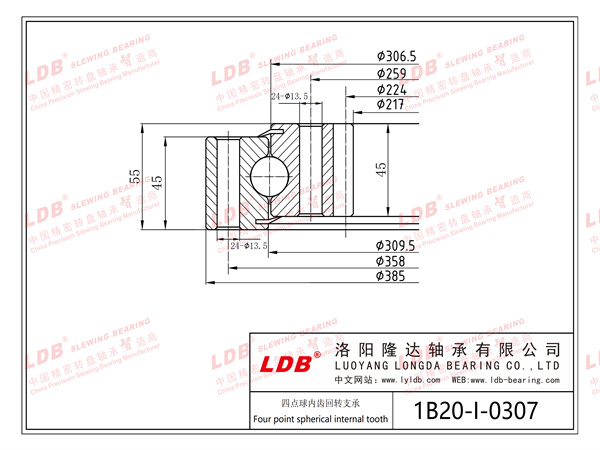

1B20-I-0307 385 309.5 306.5 217 45 45 55 358 24 13.5 259 24 13.5 4 56 — 224 — —
1B20-I-0314 386 315.5 312.5 225 45.5 45.5 56 360 24 14 275 24 M12 5 47 — 235 31 22
1B20-I-0414 486 415.5 412.5 325 45.5 45.5 56 460 24 14 375 24 M12 5 67 — 335 31 31
1B20-I-0544 616 545.5 542.5 444 45.5 45.5 56 590 32 14 505 32 M12 6 76 — 456 37.4 43
1B20-I-0644 716 645.5 642.5 546 45.5 45.5 56 690 36 14 605 36 M12 6 93 — 558 37.4 50

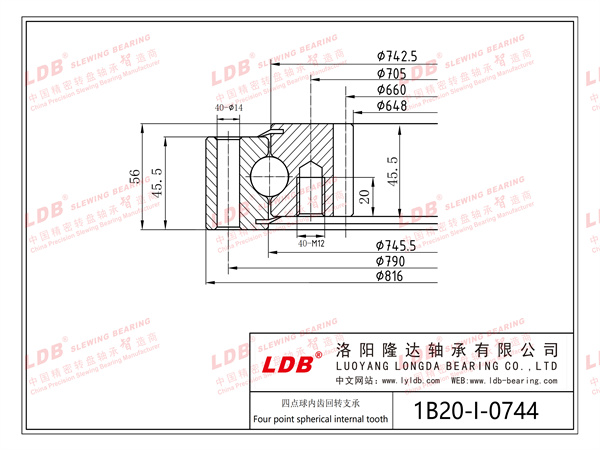

1B20-I-0744 816 745.5 742.5 648 45.5 45.5 56 790 40 14 705 40 M12 6 110 — 660 37.4 57
1B20-I-0844 916 845.5 842.5 736 45.5 45.5 56 890 40 14 805 40 M12 8 94 — 752 50 69
1B20-I-0944 1016 945.5 942.5 840 45.5 45.5 56 990 44 14 905 44 M12 8 107 — 856 50 75
1B20-I-1094 1166 1095.5 1092.5 984 45.5 45.5 56 1140 48 14 1055 48 M12 8 125 — 1000 50 91
1B25-I-0455 555 454 456 304 54 71 80 515 18 22 394 18 M20 8 40 — 320 80.4 64
1B25-I-0555 655 554 556 416 54 71 80 615 20 22 494 20 M20 8 54 — 432 80.4 76
1B25-I-0655 755 654 656 512 54 71 80 715 24 22 594 24 M20 8 66 — 528 80.4 102
1B25-I-0755 855 754 756 610 54 71 80 815 24 22 694 24 M20 10 63 — 630 100.6 119
1B25-I-0855 955 854 856 710 54 71 80 915 28 22 794 28 M20 10 73 — 730 100.6 137
1B25-I-0955 1055 954 956 810 54 71 80 1015 30 22 894 30 M20 10 83 — 830 100.6 149
1B25-I-1055 1155 1054 1056 910 54 71 80 1115 30 22 994 30 M20 10 93 — 930 100.6 165
1B25-I-1155 1255 1154 1156 1010 54 71 80 1215 36 22 1094 36 M20 10 103 — 1030 100.6 180
1Б25-И-1255 1355 1254 1256 1110 54 71 80 1315 42 22 1194 42 M20 10 113 — 1130 100,6 195
1Б25-И-1355 1455 1354 1356 1210 54 71 80 1415 42 22 1294 42 M20 10 123 — 1230 100,6 212
1Б25-И-1455 1555 1454 1456 1310 54 71 80 1515 48 22 1394 48 M20 10 133 — 1330 100,6 227
1Б25-И-1204 1289 1207,5 1200,5 1072 58 58 68 1257 45 16 1151 45 16 10 108 -5 1080 96,6 145
1Б25-И-1314 1399 1317,5 1310,5 1182 58 58 68 1367 50 16 1261 50 16 10 119 -5 1190 96,6 159
1Б25-И-1424 1509 1427,5 1420,5 1292 58 58 68 1477 54 16 1371 54 16 10 130 -5 1300 96,6 172
1Б25-И-1534 1619 1537,5 1530,5 1402 58 58 68 1587 60 16 1481 60 16 10 141 -5 1410 96,6 186
1Б25-И-1644 1752 1647,5 1640,5 1495 58 58 68 1708 54 22 1580 54 22 10 150 -6,5 1500 96,6 236
1Б25-И-1754 1862 г. 1757,5 1750,5 1605 58 58 68 1818 г. 60 22 1690 60 22 10 161 -6,5 1610 96,6 252
1Б25-И-1904 2012 г. 1907,5 1900,5 1729 г. 58 58 68 1968 г. 64 22 1840 г. 64 22 14 124 -6,5 1736 г. 135,2 299
1Б50-И-1800 1971 г. 1798 1802 г. 1554 99 100 109 1905 г. 36 33 1695 36 33 14 112 -7 1568 257 762
1Б50-И-2000 2171 1998 г. 2002 г. 1764 99 100 109 2105 40 33 1895 г. 40 33 14 127 -7 1778 257 843

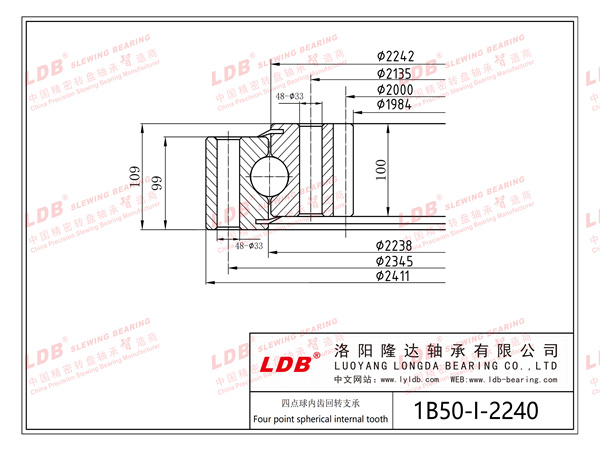

1Б50-И-2240 2411 2238 2242 1984 99 100 109 2345 48 33 2135 48 33 16 125 -8 2000 г. 293,6 961

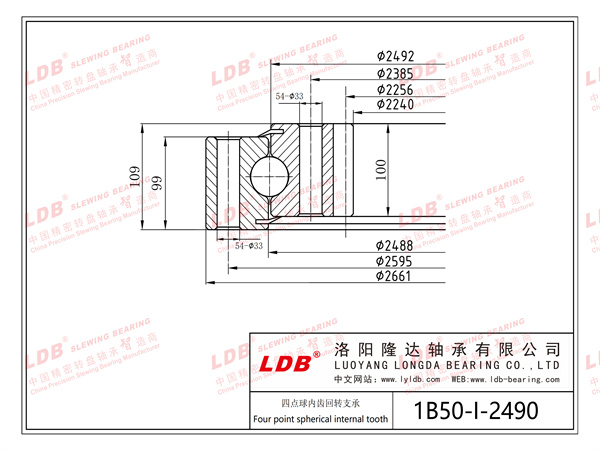

1Б50-И-2490 2661 2488 2492 2240 99 100 109 2595 54 33 2385 54 33 16 141 -8 2256 293,6 1053
1Б50-И-2800 2971 2798 2802 2544 99 100 109 2905 60 33 2695 60 33 16 160 -8 2560 293,6 1205


Параметры модели безредукторных четырехточечных шаровых опорно-поворотных подшипников

Gearless four-point contact ball slewing bearing model parameters

Модель Габаритные размеры Размер установки Масса
Де де ди Ди Он Привет Ht Fe Ne он Fi Ni Привет
[мм] [мм] [мм] [мм] [мм] [мм] [мм] [мм] [-] [мм] [мм] [-] [мм] [кг]
1B12-U-0181 234 182 180 125 25 25 25 214 24 11 144,5 20 11 5

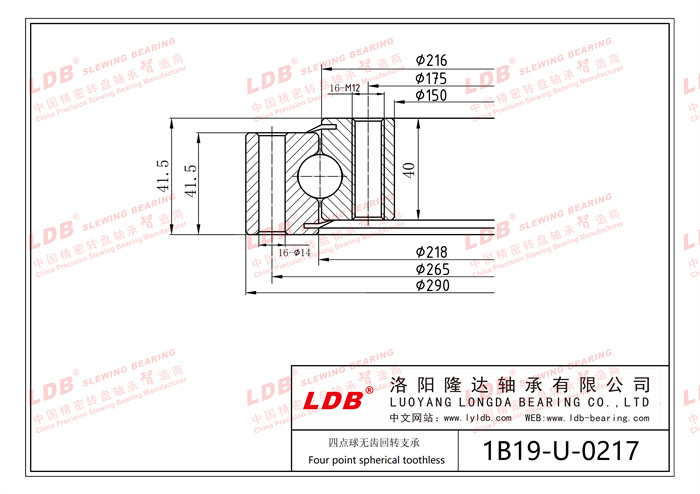

1B19-U-0217 290 218 216 150 41,5 40 41,5 265 16 14 175 16 M12 14

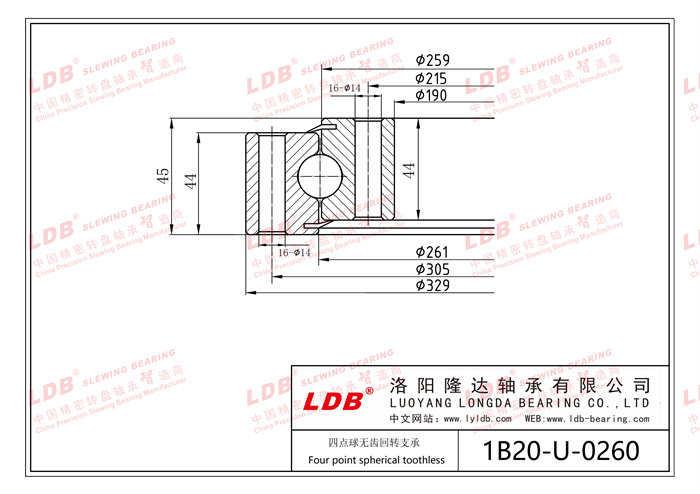

1B20-U-0260 329 261 259 190 44 44 45 305 16 14 215 16 14 17

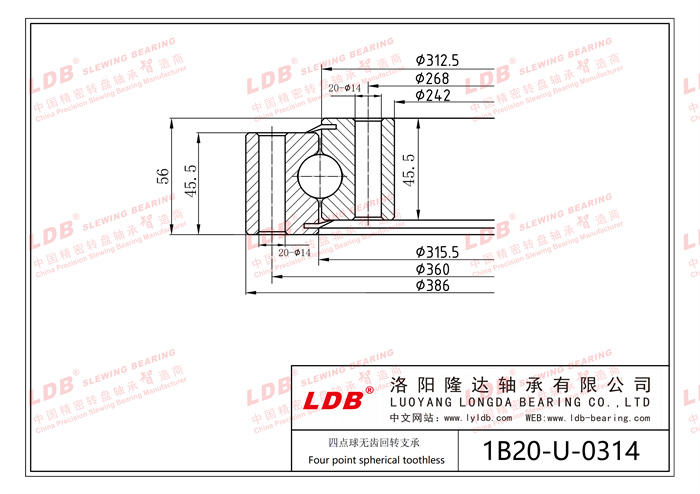

1B20-U-0314 386 315,5 312,5 242 45,5 45,5 56 360 20 14 268 20 14 21 год

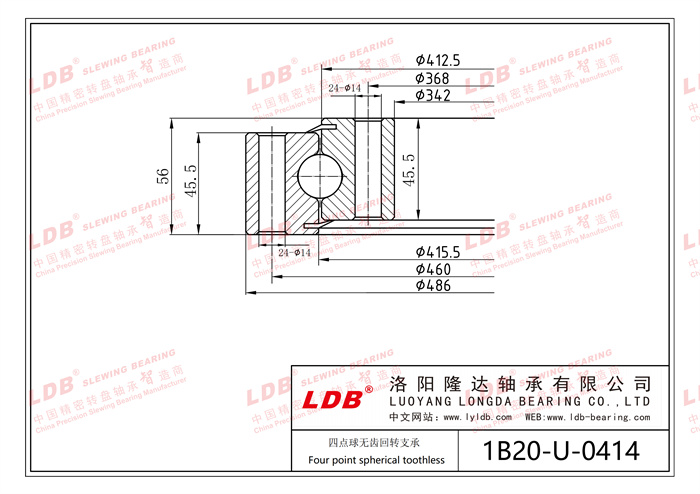

1B20-U-0414 486 415,5 412,5 342 45,5 45,5 56 460 24 14 368 24 14 29
1B20-U-0544 616 545,5 542,5 472 45,5 45,5 56 590 32 14 498 32 14 37
1B20-U-0644 716 645,5 642,5 572 45,5 45,5 56 690 36 14 598 36 14 44

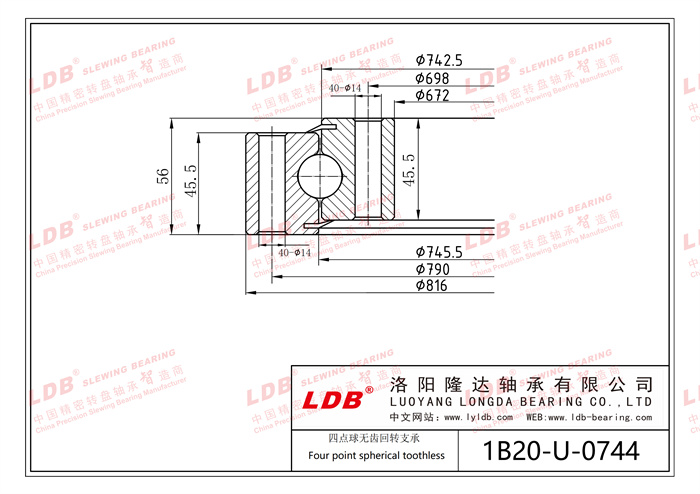

1B20-U-0744 816 745,5 742,5 672 45,5 45,5 56 790 40 14 698 40 14 52

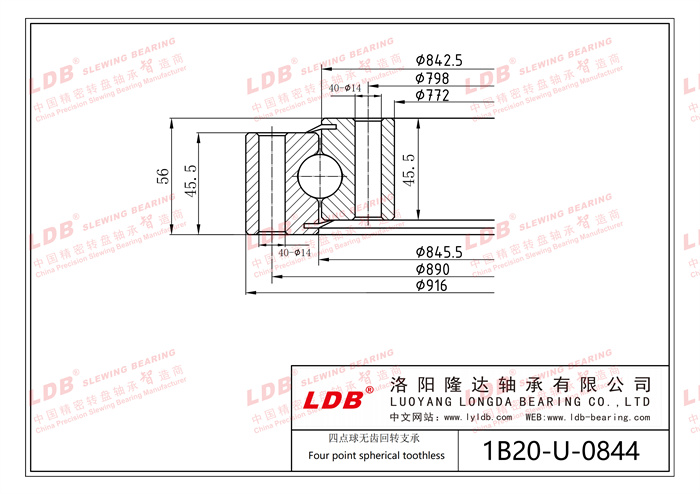

1B20-U-0844 916 845,5 842,5 772 45,5 45,5 56 890 40 14 798 40 14 59

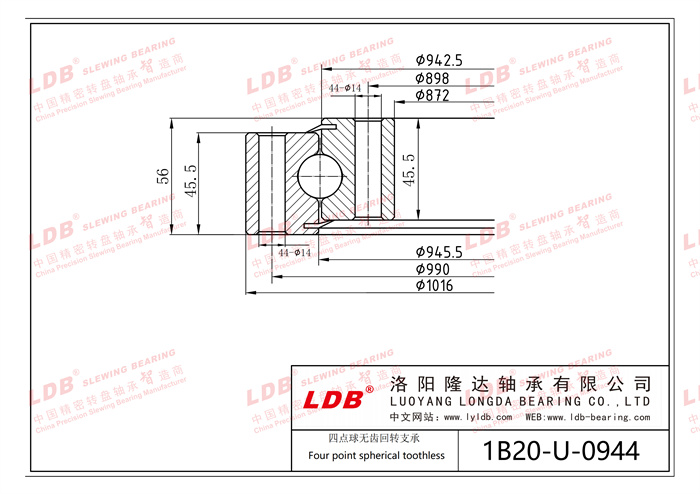

1B20-U-0944 1016 945,5 942,5 872 45,5 45,5 56 990 44 14 898 44 14 66

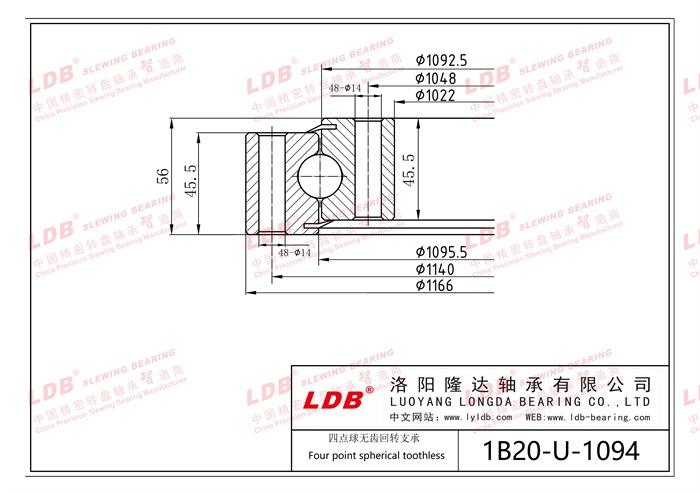

1Б20-У-1094 1166 1095,5 1092,5 1022 45,5 45,5 56 1140 48 14 1048 48 14 77
1B25-U-0455 555 454 456 355 54 54 63 515 18 22 395 18 22 53
1B25-U-0555 655 554 556 455 54 54 63 615 20 22 495 20 22 65
1B25-U-0655 755 654 656 555 54 54 63 715 24 22 595 24 22 76
1B25-U-0755 855 754 756 655 54 54 63 815 24 22 695 24 22 90

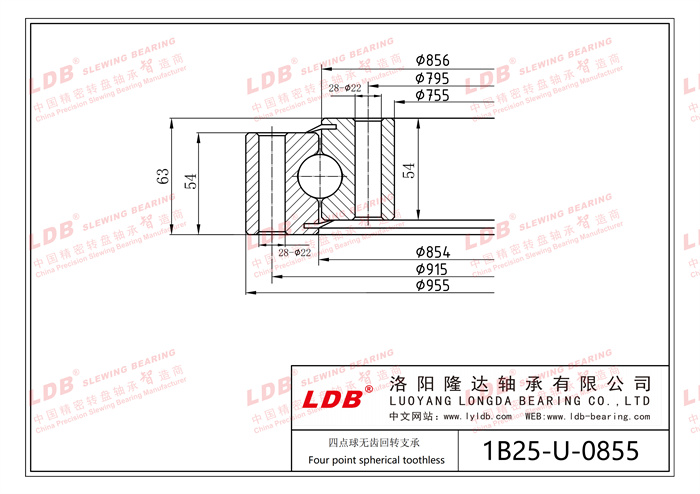

1B25-U-0855 955 854 856 755 54 54 63 915 28 год 22 795 28 год 22 101

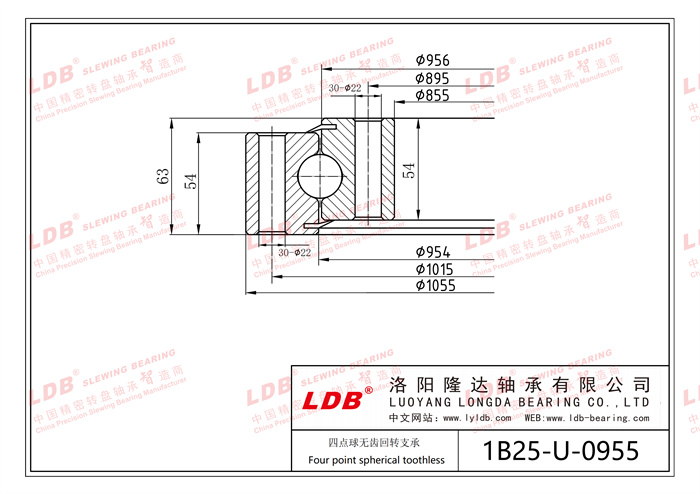

1B25-U-0955 1055 954 956 855 54 54 63 1015 30 22 895 30 22 115

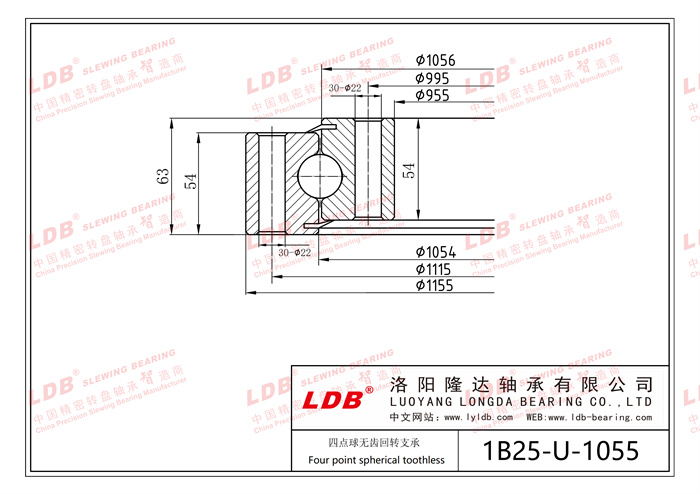

1Б25-У-1055 1155 1054 1056 955 54 54 63 1115 30 22 995 30 22 128
1Б25-У-1155 1255 1154 1156 1055 54 54 63 1215 36 22 1095 36 22 139

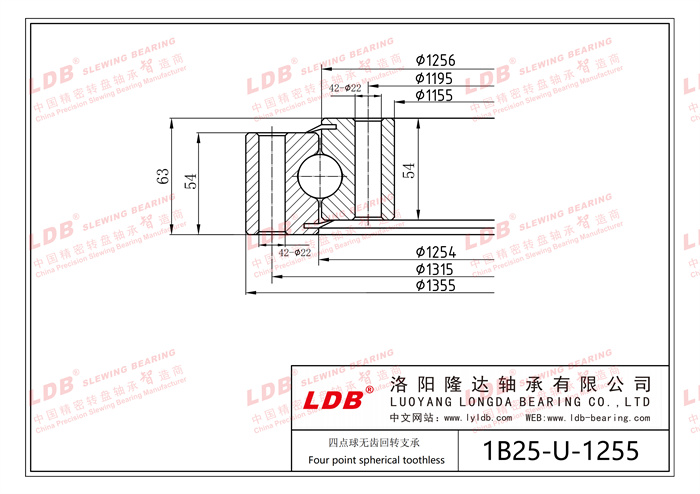

1Б25-У-1255 1355 1254 1256 1155 54 54 63 1315 42 22 1195 42 22 150
1Б25-У-1355 1455 1354 1356 1255 54 54 63 1415 42 22 1295 42 22 163
1Б25-У-1455 1555 1454 1456 1355 54 54 63 1515 48 22 1395 48 22 174
1Б25-У-1204 1289 1206 1202 1119 58 58 68 1257 45 16 1151 45 16 121
1Б25-У-1314 1399 1316 1312 1229 58 58 68 1367 50 16 1261 50 16 132
1Б25-У-1424 1509 1426 1422 1339 58 58 68 1477 54 16 1371 54 16 143
1Б25-У-1534 1619 1536 1532 1449 58 58 68 1587 60 16 1481 60 16 154
1Б25-У-1644 1752 1646 1642 1536 58 58 68 1708 54 22 1580 54 22 209

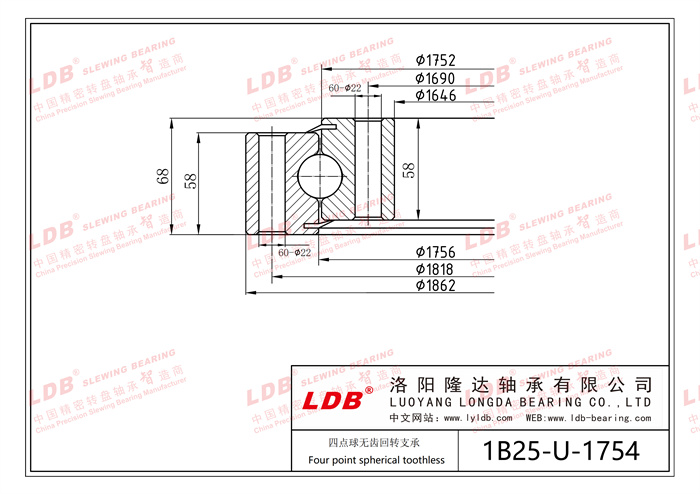

1Б25-У-1754 1862 г. 1756 1752 1646 58 58 68 1818 г. 60 22 1690 60 22 222
1Б25-У-1904 2012 г. 1906 г. 1902 г. 1796 г. 58 58 68 1968 г. 64 22 1840 г. 64 22 241
